WeldNice は、お客様のさまざまな用途に応じてカスタマイズされた機能の設計をサポートします。例: 軌道運動/ドリフト防止/フットスイッチ制御/サーボモーター/リフティング/チルト.

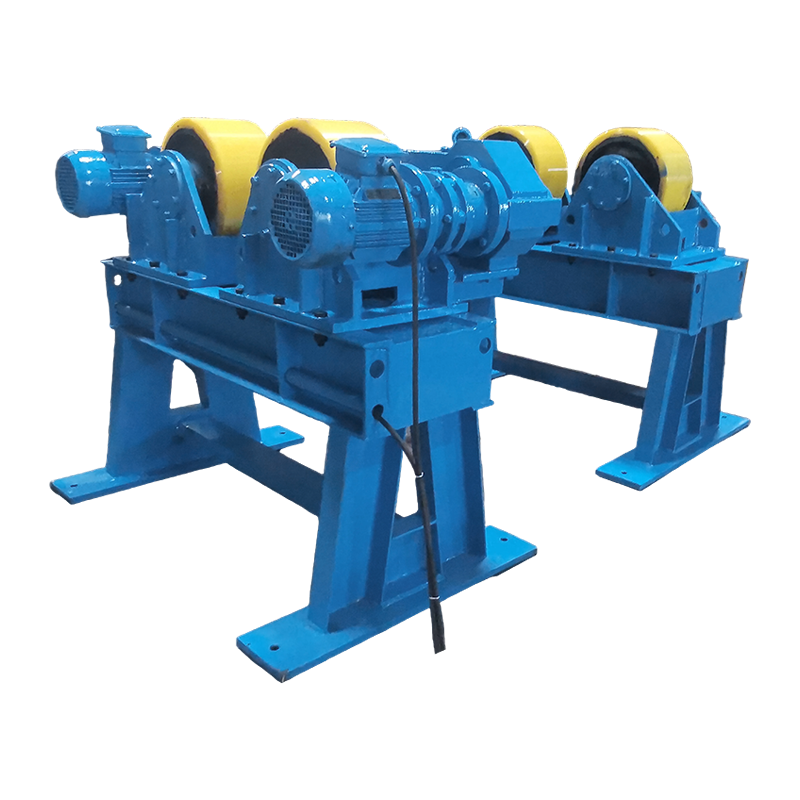

この製品は、30 トンの耐荷重を備えた 30T 溶接回転子高さであり、中型および重量のワークピースの溶接に適しています。高められた設計により、作業スペース...

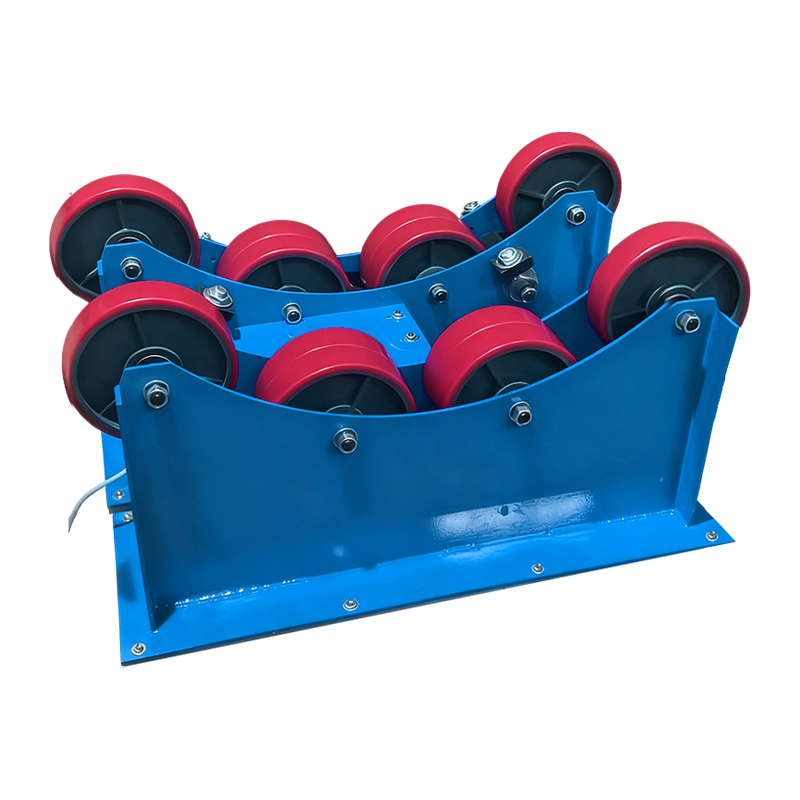

3t溶接ローテータは、フレーム、パワードライブユニット、メインローラおよび従動ローラ、電気制御システムから構成される溶接補助装置です。この装置はブレーキモ...
I ビームは、I 形の断面を持つ構造用鋼セクションです。2 つの平行なフランジが 1 つの垂直ウェブで接続されています。それが 1 行の定義です。深さ、フランジ幅、ウェブとフランジの厚さ、グレード、長さ、真直度など、作業記述に含まれる他のすべてのものは、形状だけでは工場、詳細設計者、または溶接工にそれをどう処理するかを指示できないため、存在します。 I ビームの説明を検索するほとんどの人は、次の 4 つのうちの 1 つを必要とします。それは、図面ノートまたは提出物の明確な定義、実際に注文できるサイズ指定、熱間圧延ビームと溶接ビームを見分ける方法、または鋼材...
詳細を見る短い答え: プラズマ アークは、固体金属ではなくイオン化ガスの柱を通って伝わる放電です。小さなノズルオリフィスによって絞り込まれると、その柱はおよそ 15,000 ～ 30,000 °C のジェットとなり、あらゆるエンジニアリング金属を溶かすのに十分な高温になります。そして、その単一の特性が、1 つの物理的効果によって 40 mm のプレートをせん断し、6 mm のステンレスチューブ内にきれいなルートパスを敷設できる理由です。 製造装置を指定、購入、または実行する場合、役に立つ質問は、プラズマ アークとは何かということはほとんどなく、ほとんどの場合、どのア...
詳細を見るビームの指定を左から右に読んでください。この文字は断面ファミリーを示します。最初の数字は公称深さ (インチ)、乗算記号の後の数字は重量 (ポンド/フィート) を表します。たとえば、 W10×30 は、公称深さ 10 インチ、重量 1 フィートあたり 30 ポンドのワイドフランジビームを記述しています。この記事では、ビーム寸法の読み方、各記号と数字の意味、およびよくあるサイズ設定の間違いを回避する方法について説明します。 ビーム寸法とは何を意味しますか? ビーム寸法は、形状文字、公称深さ、単位長さあたり...
詳細を見る溶接回転装置は、パイプ、容器、タンクなどの円筒状ワークの周方向シーム溶接に欠かせない補助装置です。標準の回転子は日常業務に適していますが、 カスタマイズされた溶接回転子 特殊なワークピースの寸法、複雑な溶接パス、または自動化統合のニーズに直面する場合、溶接の品質を確保し、生産性を向上させるために重要になります。プロの溶接機器メーカーとして、Wuxi WeldNice Heavy Industry Technology Co., Ltd. は、20 年以上の設計と製造の経験を活用し、お客様の独自のプロセス フローに合わせて、徹底的にカスタマイズされたカスタマイズされた溶接回転子ソリューションを提供することに専念しています。
動作原理とコア技術
標準の駆動および回転機能を超えて、カスタマイズされた溶接回転子は、特定のプロセス要件に合わせて調整された高度な制御システムとアクチュエータを統合することにより、正確な動作を実現します。お客様の仕様に合わせた機械構造、駆動方式、制御ソフトウェアの専門開発が中核となります。例としては、無段階速度調整や正確な位置制御にサーボ モーターを利用することが挙げられます。大径または非対称のワークピースを回転させる際の安定性を確保するために、ドリフト防止システムを組み込んでいます。さまざまなクランプ角度や溶接角度に対応するために、昇降モジュールや傾斜モジュールを統合します。
典型的なアプリケーションシナリオ
再生可能エネルギー風力発電: 風力タービンタワーの長手方向および円周方向のシーム溶接に使用されます。カスタマイズされた大型回転子は、高い負荷容量と偏心防止機能を備えており、多くの場合、自動溶接のために溶接マニピュレータと同期されます。
圧力容器と貯蔵タンクの製造: 水素化反応器や大型貯蔵タンクなどの厚肉容器の場合、深溝マルチパス溶接で一貫した品質を確保するために、回転子にアンチクリープ機能と一定線速度溶接機能を備えたカスタマイズが必要です。
パイプのプレファブリケーションおよびオフショア エンジニアリング: 長いパイプや特殊な材料の継手を溶接する場合、回転子は軌道運動またはフット スイッチ制御機能を備えてカスタマイズされており、柔軟なオペレータ制御が容易になります。
重機および航空宇宙: 大径のギア、ローター、ロケット ケーシングなどの精密部品の場合、サーボ制御システムを備えた回転子によりプログラム可能な正確な回転が可能になり、高精度の溶接要求に対応できます。
比較: 標準溶接回転子とカスタマイズされた溶接回転子
| 機能の寸法 | 標準溶接回転子 | WeldNice カスタマイズされた溶接回転子 |
|---|---|---|
| コア機能 | 基本回転駆動、速度調整可能 | 基本的な回転とオプションのアドオン: ドリフト防止、リフティング、傾斜、軌道運動 |
| ドライブ＆コントロール | 標準モーター、可変周波数ドライブ (VFD) | 位置と速度を正確にプログラム可能に制御するためのオプションのサーボ モーター |
| 適応性 | 標準的な対称ワークピースに最適 | 規格外寸法、偏心重量ワーク、特殊な溶接位置にも対応 |
| 自動化の統合 | 制限があり、通常はスタンドアロンで動作します | 統合性が高く、ロボットや専用溶接機による自動化セルの形成が可能 |
| プロセスの特異性 | 汎用 | 特定のワークピースおよびプロセス (TIG、MIG、SAW など) に合わせて徹底的に最適化 |
メンテナンスのガイドラインと推奨事項
カスタマイズされた機器の長期にわたる信頼性の高い動作を確保するために、WeldNice はユーザーに次のメンテナンス スケジュールを遵守することをお勧めします。
毎日のチェック: 機器の表面とローラーをきれいにします。ローラーの摩耗やスパッタの付着をチェックします。すべての留め具がしっかりと締まっていることを確認してください。
定期メンテナンス (毎月/四半期):
機械コンポーネント: ベアリングを検査し、グリースを補充します。ギア伝達がスムーズに動作するかどうかを確認します。ドライブチェーン/ベルトの張りを調整します。
電気部品: ケーブルと端子がしっかりしていないか確認してください。電気キャビネットからほこりを取り除きます。スイッチやボタンの感度を確認します。
制御システム: パラメータ プログラムをバックアップします。センサー（エンコーダー、リミットスイッチなど）が適切に機能していることを確認します。
長期サービス (毎年): モーターの絶縁抵抗、ギアボックスのオイル状態、構造変形の検証を含む包括的な検査については、WeldNice または資格のある担当者に問い合わせることをお勧めします。 WeldNice が提供する 12 ～ 13 か月の保証は、部品の無料交換をカバーしており、初期動作中に確実な保護を提供します。
よくある質問 (FAQ)
Q1: 標準製品の代わりにカスタマイズされた溶接回転子を検討する必要があるのはどのような場合ですか?
答え: ワークピースが標準ではない場合（サイズが大きすぎる、重量が重い、不規則）、溶接プロセスに特別な制御（自動溶接の正確な回転速度/位置など）が必要な場合、または装置を自動生産ラインに統合する予定がある場合は、カスタマイズされたソリューションをお勧めします。カスタマイズにより、溶接の品質と全体的な生産効率が長期的により確実に保証されます。
Q2: WeldNice のカスタマイズ開発プロセスはどのようなものですか?
答え: WeldNice はプロフェッショナルな ODM サービスを提供します。このプロセスは詳細な技術コミュニケーションから始まり、当社のエンジニアがワークピースの図面、溶接手順、生産目標を分析します。機械設計、制御方式、3Dシミュレーションなどの技術提案を行います。確認後、装置がお客様の期待を完全に満たしていることを確認するために、現場での設置、試運転、オペレーターのトレーニングによってサポートされて製造が進められます。
Q3: カスタマイズされた機器の通常のリードタイムはどれくらいですか?
答え: リードタイムはカスタム機能の複雑さによって異なります。標準構成の変更には 6 ～ 10 週間かかる場合があります。新しい構造設計や複雑な制御システムの統合を伴うプロジェクトには、12 週間以上かかる場合があります。詳細な生産スケジュールはプロジェクト開始時に提供されます。
Q4: WeldNice はカスタマイズされた機器の品質と信頼性をどのように保証しますか?
答え: 無錫恵山経済開発区にある当社の工場は、材料の切断から機械加工、組み立てまでの完全な社内生産チェーンを維持しています。厳格な品質保証管理システムを導入しています。モーター、ギアボックス、PLC などの主要コンポーネントは信頼できるブランドから調達されています。カスタマイズされた各ユニットは出荷前に厳格な無負荷および負荷テストを受け、実際の動作条件をシミュレートして性能を検証します。
