溶接ポジショナーは機械製造業界で広く応用されています。溶接ポジショナは、製品の姿勢を無段階に調整できるため、溶接、研磨、溶射などの作業効率を大幅に向上させることができます。作業者やロボットがより楽な姿勢で作業を行うことができ、作業の品質が向上します。 WeldNice が製造する溶接ポジショナは、高度な構造、完全な機能、簡単な操作を誇り、製品の品質向上を確実に保証します。
5T 従来型溶接ポジショナは、定格荷重 5 トンの頑丈な溶接ポジショナで、中型から重量型のワークの溶接位置決めニーズに合わせて特別に設計されています。この...
600kg 従来型溶接ポジショナは、溶接中にワークの位置決めと回転を行うために使用される装置です。その主な利点は、中重量範囲のワークピースを効率的に処理で...
3T Welding Positioner-Extended は、標準的な 3 トン溶接ポジショナの機能を拡張するデバイスで、主な利点はワークピースの位置...
2T ダブルカラム溶接ポジショナは、中重量から重量物の溶接用に特別に設計された位置決め装置です。複柱構造の採用により、単柱やL字型の溶接ポジショナに比べ安...
300KG 門型溶接ポジショナは、中型ワークの位置決めに特化した門型構造の溶接治具です。複柱構造は、単柱溶接ポジショナと比較して、対称支持により高い安定性...
4T ダブルカラム溶接ポジショナは、特に長く、重量があり、大量のワークを処理するために設計された溶接補助装置です。その主な利点は、単柱溶接ポジショナと比較...
600KG ダブルコラム溶接ポジショナは、中型から大型のワークピース向けに特別に設計された溶接位置決め装置です。その中心的な特徴は、その二重柱サポート構造...
300KG L型溶接ポジショナーは、ユニークなL字型構造デザインの溶接補助装置です。その中心的な機能は、ワークテーブルの昇降、傾斜、回転動作を通じて、ワー...
1.5T チルト溶接ポジショナは、溶接中にワークの位置決めと回転を行うために使用される装置です。その中心的な機能は、ワークテーブルの正確な傾斜と回転によっ...

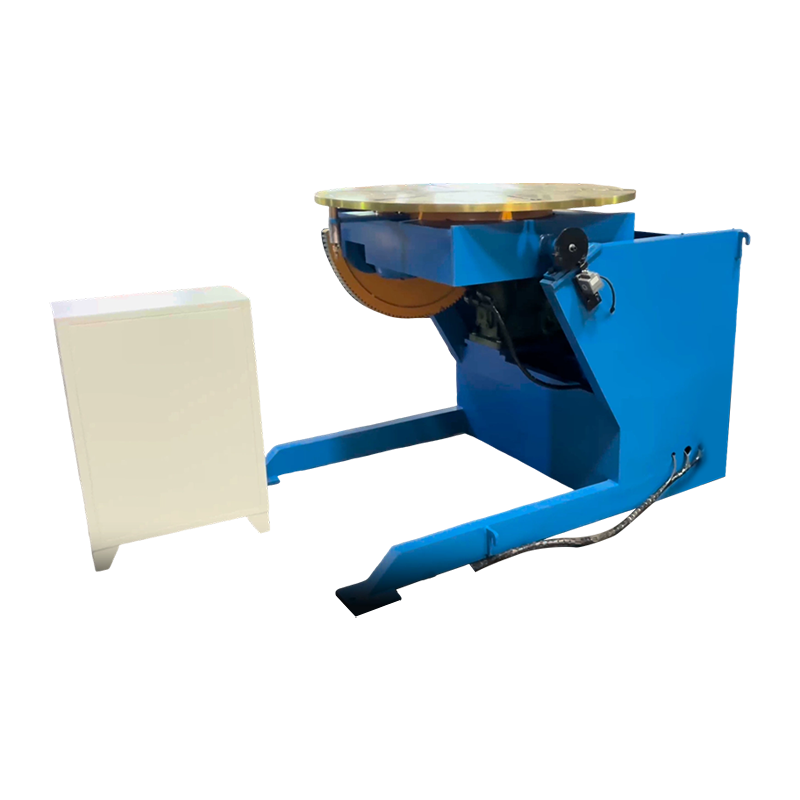

1Tサーボ制御付溶接ポジショナは、サーボ制御技術を融合した定格荷重1トン（1000kg）の溶接補助装置です。この装置はサーボ システムによって駆動され、0...
300T ウェルディング ポジショナーは、頑丈な円筒状ワークピースの溶接用に特別に設計された位置決めデバイスです。その中心的な機能は、ワークピースを正確に...
I ビームは、I 形の断面を持つ構造用鋼セクションです。2 つの平行なフランジが 1 つの垂直ウェブで接続されています。それが 1 行の定義です。深さ、フランジ幅、ウェブとフランジの厚さ、グレード、長さ、真直度など、作業記述に含まれる他のすべてのものは、形状だけでは工場、詳細設計者、または溶接工にそれをどう処理するかを指示できないため、存在します。 I ビームの説明を検索するほとんどの人は、次の 4 つのうちの 1 つを必要とします。それは、図面ノートまたは提出物の明確な定義、実際に注文できるサイズ指定、熱間圧延ビームと溶接ビームを見分ける方法、または鋼材...
詳細を見る短い答え: プラズマ アークは、固体金属ではなくイオン化ガスの柱を通って伝わる放電です。小さなノズルオリフィスによって絞り込まれると、その柱はおよそ 15,000 ～ 30,000 °C のジェットとなり、あらゆるエンジニアリング金属を溶かすのに十分な高温になります。そして、その単一の特性が、1 つの物理的効果によって 40 mm のプレートをせん断し、6 mm のステンレスチューブ内にきれいなルートパスを敷設できる理由です。 製造装置を指定、購入、または実行する場合、役に立つ質問は、プラズマ アークとは何かということはほとんどなく、ほとんどの場合、どのア...
詳細を見るビームの指定を左から右に読んでください。この文字は断面ファミリーを示します。最初の数字は公称深さ (インチ)、乗算記号の後の数字は重量 (ポンド/フィート) を表します。たとえば、 W10×30 は、公称深さ 10 インチ、重量 1 フィートあたり 30 ポンドのワイドフランジビームを記述しています。この記事では、ビーム寸法の読み方、各記号と数字の意味、およびよくあるサイズ設定の間違いを回避する方法について説明します。 ビーム寸法とは何を意味しますか? ビーム寸法は、形状文字、公称深さ、単位長さあたり...
詳細を見る 風力発電、貯蔵タンク、圧力容器などの重工業では、溶接作業はワークピースのサイズが大きい、姿勢調整が難しい、安定した溶接品質に対する高い要求などの問題点に直面しています。従来の手動溶接はオペレータの経験に依存しており、効率が低く（単一ワークの溶接サイクルが 30% 以上延長）、不適切な溶接角度による溶接欠陥率の増加につながりました。 20 年の業界経験を持つプロの自動溶接装置サプライヤーとして、Wuxi WeldNice は 溶接ポジショナー/溶接ターンテーブル 「無段階姿勢調整・先進構造・簡単操作」を技術的に位置づけ、上記の課題を解決する重要な支援装置として、さまざまな業界の自動溶接を安定・確実にサポートします。
I. 基本的な認識: 溶接ポジショナの中核の定義と分類
| 分類次元 | 種類 | コア機能 | アプリケーションシナリオ | WeldNice 製品の利点 |
|---|---|---|---|---|
| 耐荷重 | 軽量（≤500kg） | コンパクトなサイズ、柔軟な操作性 | 小物部品や精密機器の溶接 | 充実した機能で小ロットのカスタマイズニーズにも対応 |
| 中荷重（500kg～5t） | 強い安定性、広い速度調整範囲 | 貯蔵タンクと圧力容器の中間部分の溶接 | 無段階速度調整、溶接角度の正確な制御 | |
| 重量物（≧5t） | 堅牢な構造、高い耐荷重性 | 風力発電塔本体および大型機器ハウジングの溶接 | 高度な構造設計、過酷な作業条件に耐える耐久性 | |
| 構造タイプ | 単軸ポジショナ | 360°回転のみ、簡単操作 | 円筒状ワークの円周溶接 | 操作が簡単でメンテナンスコストが低い |
| 2軸ポジショナ | 二自由度調整（回転・傾斜） | 複雑な形状のワークや多関節ワークの溶接 | 総合的な姿勢調整、溶接の安定性向上 | |
| 駆動方法 | 手動ポジショナー | 手動調整、低コスト | 小規模な作業場や簡単なワーク加工 | コスト効率が高く、スタートアップ企業に最適 |
| 電動ポジショナ | モーター駆動、正確かつ制御可能 | 生産ラインの自動化と量産化 | ロボット連携に対応し、知能化制御をサポート |
| キーインジケーター | 定義 | 業界標準要件（例） | WeldNice 製品パラメータ | アプリケーションへの影響 |
|---|---|---|---|---|
| 回転精度 | ワーク1回転後の位置偏差 | ≤±0.1mm/m | ≤±0.08mm/m | 偏差が小さいため溶接の一貫性が高く、圧力容器などの高精度のニーズに適しています |
| 速度規制範囲 | 作業台の回転速度範囲 | 0.01-10r/分 | 0.005～15r/分 | 異なる厚さのワークの溶接に広範囲に適応（薄い部品は低速で溶けを防止し、厚い部品は高速で効率を向上） |
| 負荷適応性 | 装置が安定して搬送できるワーク重量とサイズの範囲 | 定格荷重 ≥ 実際の荷重の 1.2 倍 | 定格荷重 ≥ 実際の荷重の 1.5 倍 | 冗長設計により機器の耐久性が向上し、耐用年数が延長されます（WeldNice 製品の平均耐用年数は 8 年以上です） |
| 位置決め精度 | 姿勢調整後のズレを修正 | ≤±0.5° | ≤±0.3° | 正確な位置決めにより、多関節ワークピースの均一な溶接位置が確保されます。 |
| 互換性 | ロボットや溶接機との連携適応性 | 主流のブランド通信プロトコルをサポート | ABB、KUKA、FANUC、その他のロボットと互換性があります | 自動化された生産ラインに適応し、溶接の無人化を実現 |
| 開発動向 | 業界の背景 | WeldNice 製品/サービスのマッチング ポイント |
|---|---|---|
| 自動化とコラボレーション | 産業用ロボットの普及率が高まり、生産ラインは無人化が主流へ | 製品は主流のロボット通信プロトコルと互換性があり、「ポジショナーロボット」のワンストップソリューションを提供し、OEM/ODMカスタマイズをサポートします。 |
| カスタマイズと精度 | ワーク種類の多様化（異形・超大型）、汎用機のニーズ対応苦戦 | 20 年の業界経験により、風力発電、圧力容器、その他の産業のワークピース向けにカスタマイズされたポジショナーを設計できます (風力塔溶接用の頑丈な二軸ポジショナーなど) |
| グリーンで高効率 | 環境政策の強化、企業は低エネルギー消費と高効率生産を追求 | 製品には省エネモーターを採用し、業界平均と比較してエネルギー消費量を15%削減します。最適化された構造設計により、機器の動作騒音が低減され（≤75dB）、グリーンファクトリー基準を満たします。 |
よくある質問 (FAQ)
1. 適切な溶接ポジショナーを選択するにはどうすればよいですか?
回答: 3 つのコア寸法に注目します。① ワークパラメータ (重量、サイズ、形状): 重量に基づいて負荷タイプ (軽/中/重) を選択し、形状に基づいて構造タイプ (単軸/二軸) を選択します。 ② 溶接要件（精度、効率）：高精度ニーズには回転精度≦±0.1mm/mの製品を優先し、速度調整範囲や量産対応にも留意。 ③ 生産シナリオ (手動/自動): 自動生産ラインのロボット連携をサポートする電動ポジショナーを選択します。 20 年の業界経験を持つ WeldNice は、実際のニーズに基づいて適切な製品を推奨する無料の製品選択コンサルティングを提供します。
2. ウェルディングポジショナのメンテナンス周期と日常メンテナンスの注意点を教えてください。
回答: 日常メンテナンスは月に 1 回、主にクランプ装置の締まり具合、潤滑油レベル、速度調整システムの動作状況などを点検することをお勧めします。専門のアフターセールス担当者による総合的な点検とメンテナンスを年に 1 回行う年次メンテナンスをお勧めします。日常メンテナンスの注意事項: ① 過負荷を避けてください (実際の負荷は定格負荷の 80% を超えないようにしてください)。 ② 溶接スラグや粉塵がトランスミッションシステムに侵入しないように、装置を清潔に保ってください。 ③潤滑油は定期的に交換してください（当社指定機種を使用してください）。これらのメンテナンス要件に従うことで、機器の耐用年数を効果的に延長できます (WeldNice 製品の平均耐用年数は 8 年以上です)。
3. 高温で粉塵の多い溶接環境で装置の安定性を確保するにはどうすればよいですか?
回答: WeldNice の溶接ポジショナは、過酷な産業環境向けに特別に設計されています。コアのトランスミッション コンポーネントには、溶接スラグや粉塵を遮断する密閉保護構造が採用されています (保護レベル IP54)。クランプ装置は耐高温合金材料で作られており、-10℃～60℃の環境でも安定した動作が可能で、風力発電塔の製造や貯蔵タンクなどの高温で粉塵の多いシナリオに適しています。
