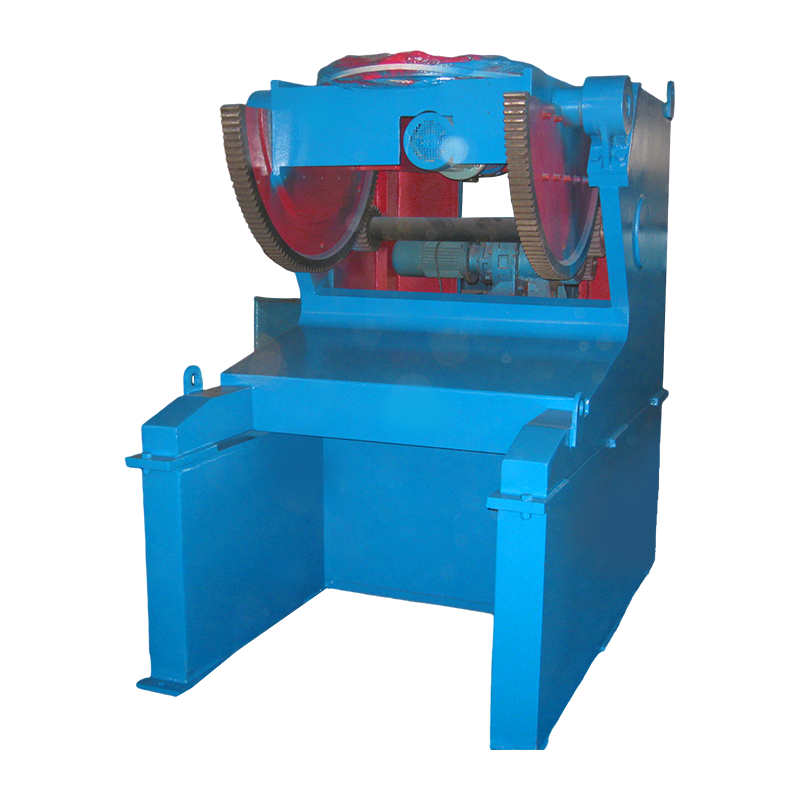

従来の溶接ポジショナ 産業用溶接プロセスの基本的な装置であり、固定されたワークを最適な溶接姿勢に調整するための回転および傾斜機能を標準化しています。回転機能は可変周波数ドライブ (VFD) を採用しており、無段階速度制御が可能であり、傾斜機能は一定速度で動作するため、溶接作業におけるワークの位置決めを安定かつ効率的に行うことができます。 2004 年に設立された溶接装置の専門メーカーとして、Wuxi WeldNice Heavy Industry Technology Co., Ltd. は、設計、開発、製造、販売を統合しており、その従来型溶接ポジショナー シリーズは、高度な生産および加工設備、完全な試験設備、包括的な品質保証システムに裏付けられた厳格な品質基準を遵守し、さまざまな溶接シナリオの基本的な位置決めニーズに対応しています。小型から中型のワークピースの溶接で広く使用されているこの機器カテゴリは、溶接のアクセスしやすさを向上させ、手動調整時間を短縮し、一貫した溶接品質の強固な基盤を築きます。これは、無錫ウェルドナイスが長年にわたってサービスを提供してきた国内外の多数のユーザーによって検証されています。
動作原理
従来の溶接ポジショナーの動作は、産業用耐久性を考慮して最適化された構造設計を備えた 2 つのコア機械システムに依存しています。
- 回転システム: 可変周波数モーターによって駆動される回転機構は、電気エネルギーを機械的トルクに変換してワークピースのターンテーブルを駆動します。 VFD テクノロジーにより、無段階の速度調整 (標準モデルでは通常 0.5 ～ 10 rpm) が可能になり、オペレータはワークサイズや溶接要件に応じて回転速度を溶接パラメータ (電流、溶接速度など) に合わせることができます。無錫WeldNiceの回転システムは精密ギア伝達を採用しており、±0.1°以内の回転精度を保証し、不安定な回転による溶接欠陥を効果的に回避します。
傾斜システム: 定速油圧または電気駆動装置を備えた傾斜機構は、ワークピースの角度 (通常 0 ～ 90°) を調整して、水平、垂直、またはオーバーヘッドシームの溶接を可能にします。定速設計により、突然のジッターのないスムーズな角度変更が保証され、ワークピースを衝突や溶接ビードのずれから保護します。無錫ウェルドナイスの従来型溶接ポジショナーの傾斜構造は高張力鋼板で製造されており、定格荷重条件下での安定性を確保するために厳格な耐荷重試験を受けています。
応用事例
従来の溶接ポジショナ is widely used in industries requiring standardized welding operations, with typical application scenarios verified by Wuxi WeldNice’s cooperative projects:
- エンジニアリング機械: 小型掘削機のアームやローダー フレームの製造では、この装置がワークピースを水平位置に傾けて、縦方向の継ぎ目の平らな溶接を可能にします。国内の建設機械メーカーは、無錫ウェルドナイスの従来型溶接ポジショナー（耐荷重 3000 kg）を採用し、手動調整時間を 40% 削減し、溶接合格率を 85% から 98% に向上させました。
- 圧力容器: 小型圧力タンク (容積 ≤ 500L) の場合、回転機能により円周シームの均一な溶接が保証され、傾斜機能によりフランジ接続の溶接が容易になります。無錫ウェルドナイスは、東南アジアの圧力容器企業に従来型溶接ポジショナーを 200 セット提供し、最適化された保護設計を通じて現地の湿度と高温の作業場条件に適応しました。
- 鉄骨構造物：軽量鉄骨や階段手摺の製作において、ワークの角度を調整して頭上溶接を回避し、作業者の疲労を軽減し、溶接効率を向上させます。欧州の鉄骨構造メーカーは、国際電力規格への適合性と長期連続運転における安定した性能により、無錫ウェルドナイスの製品を選択しました。
製品比較: 従来型と CNC 溶接ポジショナー
| 比較次元 | 従来の溶接ポジショナ (Wuxi WeldNice) | CNC 溶接ポジショナー (業界参考資料) |
| ドライブモード | VFD回転等速チルト | CNCサーボドライブ（回転・傾斜） |
| 制御精度 | ±0.1°(回転)、±1°(傾斜) | ±0.01°(回転)、±0.1°(傾斜) |
| 動作モード | 手動/フットペダル制御 | プログラムされた自動制御 |
| 適用ワーク | シンプルな溶接パスを備えた小型から中型の定形ワーク | 精密な溶接が必要な大型で複雑な形状のワークピース |
| 費用対効果 | 高 (エントリーレベルの測位ソリューション、低メンテナンスコスト) | 中～高 (高精度のシナリオ、より高いメンテナンスコスト) |
| 典型的なユーザー | 中小の製造業、加工工場 | 大企業、ハイエンド機器製造業 |
メンテナンスガイド
従来型溶接ポジショナーの耐用年数 (無錫 WeldNice 製品の場合は 8 年以上) と安定した性能を確保するには、次のメンテナンス要件に従ってください。
日常のお手入れ（使用後）
- ターンテーブルやチルトフレームは乾いた布で拭き、溶接のスパッタ、ゴミ、油汚れなどを取り除いてください。電気コンポーネント (VFD コントローラーなど) を洗い流すために高圧水を使用しないでください。
- 接続ボルト（ターンテーブル、モーターベース）の締まり具合を確認し、緩んでいる場合は締めてください。無錫ウェルドナイスの製品は緩み止めボルトを採用しており、メンテナンス頻度を軽減します。
定期メンテナンス（3ヶ月に1回）
- スムーズなトランスミッションを確保するために、ギアボックス内の潤滑油を交換してください (無錫 WeldNice が推奨する 220# 工業用ギア オイルを使用してください)。補充する前に古いオイルを完全に排出してください。
- 油圧システム (油圧駆動モデルの場合) に油漏れがないか点検します。損傷したシールは適時に交換し、ISO VG46 規格を満たす作動油を使用してください。
- VFD コントローラーの速度調整機能をテストして、異常なノイズや速度変動がないことを確認します。過熱を防ぐためにコントローラーの放熱口を掃除してください。
障害処理
| よくある故障 | 原因 | 解決策 |
| チルト機構のジッター | 潤滑不足/ギアの磨耗 | 潤滑油を追加します。互換性を確保するために、ギアを無錫 WeldNice のオリジナル スペアパーツと交換してください。 |
| 傾斜時のセルフロック不良 | ロック機構の損傷 | 直ちに使用を中止してください。当社の専門メンテナンス担当者がオンサイト修理サービスを提供します (国内の主要都市および主要な海外市場で利用可能)。 |
よくある質問
Q1: ワークパラメータに基づいて適切な従来の溶接ポジショナを選択するにはどうすればよいですか?
A: 主要な選択基準は、ワークピースの重量、ターンテーブルのサイズ互換性、および溶接プロセス要件です。1) 耐荷重はワークピース重量の 1.2 ～ 1.5 倍である必要があります (安全マージンを確保するため)。 2) ターンテーブルの直径は、ワークピースの最大幅の 1.3 ～ 1.5 倍である必要があります (安定した配置を確保するため)。 3) 全周シーム溶接の場合、溶接速度に合わせた VFD 回転速度範囲を優先してください (標準モデルでは 0.5 ～ 10 rpm)。無錫 WeldNice は無料の型コンサルティング サービスを提供しており、ユーザーはワークピースの 3D 図面またはパラメータを提供して、カスタマイズされた推奨事項を得ることができます。
Q2: 従来の溶接ポジショナの VFD 回転速度は、標準範囲 (0.5 ～ 10 rpm) を超えてカスタマイズできますか?
A: はい。標準速度範囲 (0.5 ～ 10 rpm) は、ほとんどの従来の溶接プロセス (手動アーク溶接、MIG/MAG 溶接など) をカバーしますが、特殊なシナリオ (厚いワークピースの低速溶接、薄板の高速溶接など) の場合、Wuxi WeldNice は VFD コントローラのパラメータ設定をカスタマイズして、速度範囲を 0.1 ～ 15 rpm に拡張できます。カスタマイズはモーターの出力とギアボックスの伝達比に基づいており、機器の耐用年数に影響を与えることなく安定したパフォーマンスを保証します。
Q3: チルト機能の油圧式と電動式の違いと選び方を教えてください。
A: 主な違いは、耐荷重能力、動作のスムーズさ、メンテナンス要件にあります。
- 油圧駆動: 強力なトルクと滑らかな傾斜を備えた重荷重モデル (耐荷重 ≥5000 kg) に適しています。定期的なオイル交換と漏れ検査が必要です。
- 電気駆動：軽～中荷重機種（耐荷重5000kg以下）に適しており、構造が簡単でメンテナンスコストが低く、省エネ効果が得られます。
無錫ウェルドナイスでは、性能とコストのバランスをとるために、重いワークピースの溶接 (大型の鉄骨構造物など) には油圧駆動を、小型から中型のワークピース (小型の圧力容器など) には電気駆動を推奨しています。
Q4: 従来の溶接ポジショナーは自動溶接装置(溶接ロボットなど)でも使用できますか?
A: はい。従来の溶接ポジショナはデフォルトで手動/フットペダル制御を採用していますが、溶接ロボットや自動溶接アームと接続するための信号インターフェース（オプション）を装備することができます。外部制御信号により装置の回転や傾斜動作を溶接システムと同期させることができ、半自動溶接作業を実現します。無錫ウェルドナイスは、主流の溶接ロボット ブランド (ファナック、安川など) との適合調整を完了しており、システム統合のための技術サポートを提供しています。
Q5: 従来の溶接ポジショナーの設置条件は何ですか?
A: 基本的な設置条件は次のとおりです。 1) 基礎: 動作中の振動を避けるため、平坦なコンクリート地面 (耐力が機器重量の 2 倍以上)。 2) 電源: 380V/50Hz 三相交流 (電圧変動 ≤±10%)、独立した回路保護 (例: 漏電保護装置)。 3) 環境: 屋内または半屋外 (直射雨を避ける)、周囲温度 -10°C ～ 45°C、相対湿度 ≤85%。無錫 WeldNice は各製品に詳細な設置ガイドラインを提供し、大型モデルにはオンサイト設置ガイダンス サービスを提供します。
