溶接の非効率への対処: 溶接ポジショナーは現代のワークショップの解決策ですか?

すべての製造工場における暗黙の課題

機械製造、製造、金属加工の忙しい世界では、効率と品質がビジネスの成功の基礎です。しかし、持続的で見落とされがちな課題、つまり静的なワークピースが日常的に生産性を蝕んでいます。何十年もの間、溶接工やオペレーターは、仕事を成し遂げるために、体をゆがめたり、重い材料を手作業で再配置したり、ぎこちない角度で作業したりすることを強いられてきました。この従来のアプローチは単に不便であるだけではありません。それはプロジェクトのスケジュール、作業者の安全、製品の最終品質に直接影響します。多くの前向きな店主や経営者の頭の中にある疑問は、この長年の問題に対する実用的でアクセス可能な解決策はあるのかどうかということです。この記事では、まさにその疑問を探り、世界中のワークショップに静かに革命を起こしている装置を詳しく掘り下げます。

ツールの謎を解く: 溶接ポジショナーとは一体何ですか?

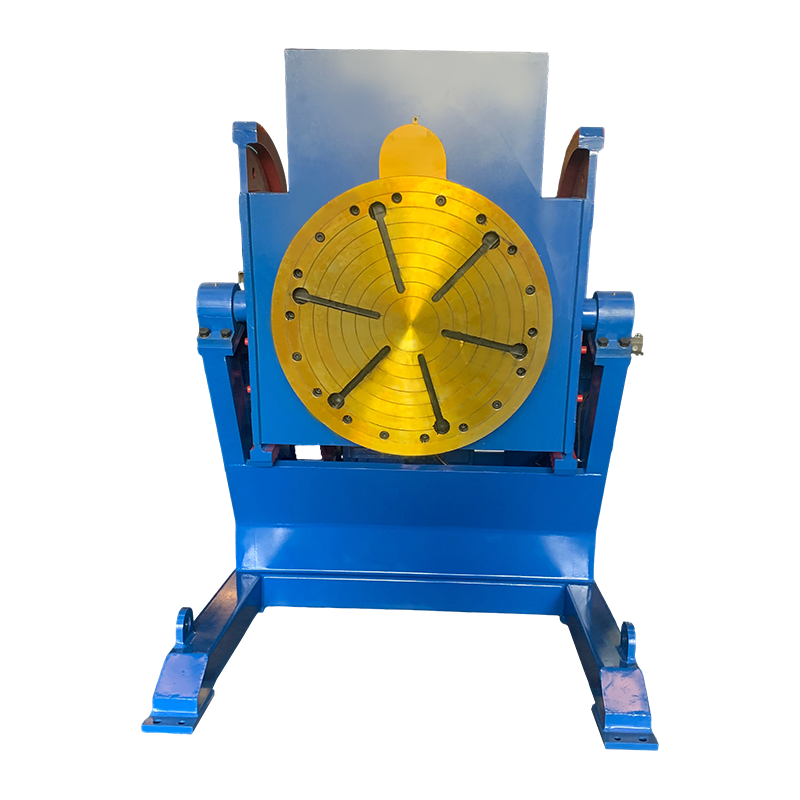

その核心となるのは、 溶接ポジショナー/溶接ターンテーブル ワークピースを保持し、操作するために設計された機械装置です。これは、回転するだけでなく傾けることもできる、洗練された電動ターンテーブルと考えてください。その主な機能は、オペレータに作業を強制するのではなく、作業をオペレータにもたらすことです。そうすることで、溶接、研磨、研削、スプレーなど、当面の作業に適した安定した快適なアクセス可能な方向にコンポーネントを配置できます。

魔法はそのコントロールにあります。最新のポジショナでは、無段階または可変の速度調整が可能です。これは、回転と傾斜を特定のプロセスに必要な正確な速度に微調整できることを意味し、安定した均一な動作が可能になります。溶接工にとって、これは、高品質の溶接の基本要素である一貫したアークと移動速度を維持することを意味します。ポリッシャーの場合、オブジェクトを停止して手動で移動する必要がなく、均一な仕上げが保証されます。これは、あらゆる金属加工作業のワークフローに深い意味を持つシンプルな概念です。

コアコンポーネントとそれらの連携方法

設計はさまざまですが、一般的な溶接ポジショナーはいくつかの重要な部品で構成されています。

• ベース: デバイスを床に固定し、動作中のぐらつきや動きを防ぐ、重くて安定した土台。
• ターンテーブル (またはチャック):strong> ワークピースがクランプされる平らな円形の表面。回転運動を担当します。
• 傾斜機構: ターンテーブルを通常 90 度または 120 度まで傾けることができるコンポーネントで、ワークピースの下面と側面にアクセスできるようになります。
• 駆動システム: 回転および傾斜動作に動力を供給するモーターとギアボックスは、さまざまな負荷容量に必要なトルクと制御を提供します。
• コントロールボックス: オペレーターが速度、回転方向、傾斜角度を調整できるインターフェース。ここで「無段階調整」が管理されます。

これらのコンポーネントを理解することは、機器の堅牢性を評価するのに役立ちます。これは単なるスピナーではありません。これは、負荷がかかった状態でも正確で再現性のある動きを提供するように設計された専用のマシンです。

具体的なメリット: 単純な利便性を超えたもの

新しい機器への投資の決定は、常に投資収益率を考慮して決定されます。溶接ポジショナーは、単に「あれば便利」なガジェットではありません。それは企業の収益と運営能力に直接影響を与える幅広い具体的なメリットをもたらします。

1. 生産性の大幅な向上

時は金なり、これが最も当てはまるのは製造工場です。手動での位置決めは時間のかかる作業です。溶接工は 1 日のかなりの時間を溶接ではなく、重いアセンブリを停止したり、クランプを外したり、反転したり、再度クランプしたりすることに費やす場合があります。ポジショナーはこの無駄時間を排除します。

長手方向のシーム溶接が必要な円筒パイプを考えてみましょう。ポジショナーがないと、溶接機は数インチ溶接して停止し、手動でパイプを回転させてから再開する可能性があります。この開始/停止プロセスは非効率的であり、溶接の品質を損なう可能性があります。ポジショナを使用すると、パイプを一度クランプすると、オペレータはゆっくりと連続的に回転させることができます。単一の流体パスで溶接全体を実行できます。この「処理時間」の短縮により生産量が大幅に増加し、多くの場合、1 人のオペレータが 2 人の作業を同じ時間枠内で完了できるようになります。

2. 作業品質の大幅な向上

人間の解剖学的構造は、扱いにくい位置で溶接するように設計されていません。頭上、狭い隅、または床で作業すると疲労が生じ、結果的に不安定さが生じます。手の震え、一貫性のない移動速度、不十分なアーク制御により、気孔率、溶融の欠如、ビードの外観不良などの溶接欠陥が発生する可能性があります。

A 溶接ポジショナー/溶接ターンテーブル オペレーターは、ジョイントを平らな位置または水平な位置、つまり「下向き」の位置に配置できます。これは、溶接するのに最も簡単、速く、最も快適な位置です。これにより、溶接トーチの制御が向上し、溶接たまりがより明確に見えるようになります。その結果、より均一で強度が高く、見た目にも美しい溶接が実現します。この一貫性は、厳格な品質基準を持つ業界にとって非常に重要であり、必要なやり直しの量を大幅に減らし、時間と材料の両方を節約できます。

3. オペレーターの安全性と人間工学への重点

職場の安全は単なる法的要件ではありません。それは道徳的かつ経済的な義務です。重くて扱いにくいワークピースを手作業で扱うことは、製造業界における筋骨格系損傷の主な原因です。背中の張り、肩の怪我、反復性ストレス障害は一般的であり、労働日の損失や保険費用の増加につながる可能性があります。

ポジショナーは測位プロセスを機械化することで、これらのリスクに直接対処します。オペレーターは一定の快適な姿勢を保つことができるため、身体的な負担や疲労が軽減されます。これは怪我を防ぐだけでなく、全体的な仕事の満足度と士気を向上させます。より安全で疲労の少ない労働者は、より集中力があり、生産性が高くなります。この人間工学的利点は、ポジショナーを最新のワークショップに統合するための最も説得力のある議論の 1 つです。

4. 自動化の有効化と強化

ロボット溶接の台頭は業界に変革をもたらしています。ただし、溶接ロボットの性能は、溶接ロボットに部品を供給するツールと同じくらい重要です。ロボットアームの可動範囲には限界があります。複雑な 3 次元オブジェクトを効果的に溶接するには、パーツ自体を動かす必要があります。

溶接ポジショナーはロボット溶接セルの完璧なパートナーです。これらはロボットの動きと同期し、部品を回転させたり傾けたりして、次の溶接パスに必要な正確な継ぎ目を提示できます。この統合により自動化の可能性が最大限に発揮され、手動では達成できないレベルの速度と一貫性を備えた自動操作と複雑なアセンブリの生産が可能になります。完全なロボット化の準備がまだ整っていない店舗にとっても、ポジショナーは、後の自動化の基礎を築く将来性のある投資です。

最適なものを見つける: さまざまな業界のアプリケーション

溶接ポジショナーの多用途性は、単一のニッチ領域に限定されないことを意味します。その価値は、金属の接合と製造が鍵となるさまざまな業界で認められています。

一般的なアプリケーション

• 構造用鋼の製造: 一貫した完全溶け込み溶接が構造の完全性にとって重要である柱、梁、トラスの溶接。
• 圧力容器とタンクの製造: 縦方向と円周方向の継ぎ目を溶接するために、大きな円筒形のシェルを配置します。
• 自動車および航空宇宙: 精度と再現性が最も重要となる、排気システム、フレーム、エンジン部品などのコンポーネントの組み立て。
• 重機製造: 農業機械、建設機械、鉱山トラック用の建築部品。
• 家具および装飾金属加工: テーブル、手すり、芸術的な彫刻などのアイテムに複雑で高品質の溶接を作成します。
• 一般的な修理とメンテナンス: 小規模な作業工場であっても、ポジショナーを使用すると壊れた部品をより迅速に修理でき、より耐久性の高い修理が可能になります。

バイヤーズガイド: 投資前の重要な考慮事項

すべての溶接ポジショナーが同じように作られているわけではありません。特定のニーズに適したものを選択するには、いくつかの要素を慎重に考慮する必要があります。情報に基づいた選択を行うことで、今後何年にもわたって役立つ機器を確実に入手できます。

1. ワーク能力：重量とサイズ

これが最も重要な要素です。最も重くて大きなワークピースを安全に扱えるポジショナーが必要です。メーカーが指定した耐荷重 (キログラムまたはポンド) を必ず確認してください。一般的な最大負荷を余裕を持って超える容量を持つポジショナーを選択することをお勧めします。これにより、安全バッファが提供され、機械が絶対限界で動作しないことが保証され、寿命が短くなる可能性があります。また、パーツの重心も考慮してください。中心から外れた荷重は、同じ重量の中心に配置された荷重よりもポジショナーにかかる負担が大きくなる可能性があります。

2. 可動範囲：回転と傾斜

どれくらいの動きが必要ですか？基本的なターンテーブルは水平面上で 360 度回転するだけです。より複雑なパーツの場合は、傾斜ポジショナーが必要になります。最大傾斜角度（90°、120°など）を確認してください。 120 度の傾斜により汎用性が高まり、部品をほぼ完全に裏返すことができます。一部の高度なポジショナーは電動チルトを提供しますが、他のポジショナーは所定の位置にロックされる手動チルトを備えています。選択は、1 回の操作中にどれくらいの頻度で傾斜角度を変更する必要があるかによって決まります。

3. 速度制御と精度

回転速度を制御する能力は不可欠です。溶接には、ゆっくりと安定した、一定の速度が必要です。研磨や研削の場合は、より速い速度が必要になる場合があります。広い速度範囲と、重要なことに「無段階」可変速度制御を備えたポジショナを探してください。これにより、いくつかのプリセット速度を選択するだけでなく、微調整が可能になります。フット ペダル コントロールも貴重な追加機能であり、オペレータがハンズフリーで速度を調整してより優れた制御を行うことができます。

4. 電源と構造

ほとんどのポジショナーは電気で動作しますが、電圧要件をチェックして、ショップの電源と一致していることを確認する必要があります。ポジショナー自体の構造は、その耐久性を示す良い指標となります。頑丈なスチール構造、高品質のベアリング、頑丈なギアボックスを探してください。良く作られた機械は振動が少なく、より良い仕上げとより長い工具寿命に貢献します。チャックまたはクランプ機構の品質も重要です。ワークピースを傷付けずにしっかりと保持する必要があります。

ワークフローにポジショナーを実装する

機器の購入は最初のステップにすぎません。最大限のメリットを享受するには、適切な実装が鍵となります。これには、トレーニング、安全手順、メンテナンスが含まれます。

チームをトレーニングする

ポジショナーは簡単に操作できるように設計されていますが、適切なトレーニングは不可欠です。オペレータは、機械の制御、負荷制限、および安全なクランプ手順を理解する必要があります。さまざまな種類のワークピースをターンテーブルに効果的に固定する方法についてトレーニングを受ける必要があります。よく訓練されたオペレーターは、より効率的に作業できるだけでなく、誤用によって機械やワークピースに損傷を与える可能性も低くなります。

安全プロトコルの確立

他の移動機械と同様に、安全が最も重要です。以下を含む明確な安全プロトコルを確立します。

• 回転を開始する前に、ワークピースがしっかりとクランプされていることを確認してください。
• 手、ゆるい衣服、長い髪を可動部分に近づけないでください。
• 機械の安全機能を定期的にチェックします。
• 非常停止手順を理解する。

長く使うための定期的なメンテナンス

溶接ポジショナは、確実に動作させるためにメンテナンスが必要な機械装置です。推奨されるメンテナンススケジュールについては、メーカーのマニュアルを参照してください。これには通常、ボルトの緩みのチェック、ターンテーブルやギアの破片の掃除、可動部品の潤滑などが含まれます。予防メンテナンスへの少額の投資により、コストのかかるダウンタイムを回避し、機器の寿命を大幅に延ばすことができます。

未来は自動化される: インダストリー 4.0 の基礎としてのポジショナー

製造業における話題は、インダストリー 4.0、モノのインターネット (IoT)、スマート ファクトリーによってますます支配されています。この文脈において、謙虚な溶接ポジショナーは新しく刺激的な役割を担っています。これはもはや単なるスタンドアロン ツールではなく、接続された自動化された生産ラインの不可欠なノードです。

将来に備えたポジショナは、ロボット アームや中央工場管理システムと直接通信できる高度な制御を備えて設計されています。部品の CAD モデルが自動的に溶接指示に変換されるシナリオを想像してください。次に、システムはロボットに部品を拾い上げてポジショナー上に配置するように指示し、ロボットの溶接トーチとポジショナーの動きの間で同期したダンスを調整して、人間の介入なしに組み立てを完了します。ポジショナーは位置、速度、トルクに関するフィードバックを提供するため、リアルタイムの調整と品質管理が可能になります。

高品質で多用途な製品への投資 溶接ポジショナー/溶接ターンテーブル 今日はこの未来への一歩です。これは、ビジネスの成長や新しいテクノロジーの採用に合わせて適応できる柔軟なプラットフォームへの投資です。 WeldNice のような企業が製造するポジショナーは、高度な構造と完全な機能に焦点を当てており、この種の適応性を念頭に置いて構築されており、現在のニーズと将来の目標の両方に信頼できる基盤を提供します。

結論: 競争力を高めるための戦略的投資

この記事の冒頭で提起された質問、「溶接ポジショナーは現代のワークショップに対する答えになるのでしょうか?」には、はっきりと「はい」と答えることができます。非効率性、一貫性のない品質、職場の安全性といった課題は、決して小さな不都合ではありません。それらは成長と収益性にとって大きな障壁となっています。溶接ポジショナーは、実用的かつ効果的な方法でこれらの障壁に直接対処します。

作業をオペレーターに委ねることで、ワークフローを合理化し、最終製品の品質を向上させ、より安全で人間工学に基づいた作業環境を作り出します。これは自動化を実現する重要な要素として機能し、ますますテクノロジー主導の市場で企業が競争できるよう位置付けます。初期投資については考慮が必要かもしれませんが、生産性、品質、オペレーターの健康における長期的な利益を考えると、耐久性と競争上の優位性を構築したいと考えている製造または製造業務にとって、戦略的な決定となります。それは単に今日の問題を解決するだけではありません。それは明日の成功のための基盤を構築することです。
